超声波三维风速风向仪

　　超声波三维风速风向仪是能够同时监测风速在空间三维方向(水平 X 轴、水平 Y 轴、垂直 Z 轴)分量及合成风速、风向的设备，相比传统仅监测水平方向的风速风向仪，它能更全面捕捉气流运动状态，为复杂环境下的气象监测、科研实验、工程安全等提供更精准的风场数据。无论是大气边界层研究、建筑抗风测试，还是航空航天、风电运维等场景，都需要通过它获取完整的风场信息，以分析气流对目标物体的影响。

　　1. 产品概括

　　SWF3超声波三维风速风向仪可同时提供三个维度方向的风速测量。采用优质铝合金壳体设计，结构紧凑美观，便于安装和维护。主要应用于风力发电、道路桥梁气象监测、环保等。

　　SWF1三维超声波风传感器，在2D测量模式下可水平风速、垂直风速、风向及风温、声速,在3D测量模式下可以测量U、V、W轴上的风速。

　　SWF3三维超声风传感器采用9~36伏直流电供电并配有4针的M12连接器供安装。可在极为恶劣环境下工作，无须额外维护。外壳采用特殊表面处理工艺，具有较高的抗腐蚀性与抗风沙性，同时密封防护等级可达IP67级。

　　2. 技术参数及要求

　　2.1 环境要求

　　工作温度：-50℃～+85℃

　　储存温度：-50℃～+85℃

　　工作湿度：0-100%

　　海拔高度：0～4000m

　　2.2 功能描述

　　类型：三维超声波风传感器

　　外壳材质：硬氧铝合金

　　供电电源：9~36VDC

　　重量：1.5kg

　　工作电流：24V@20mA

　　输出信号类型：RS-485

　　防护等级：IP66

　　参数设置：出厂已完成配置，如有特别要求，可以通过配置软件进行波特率、输出方式等参数配置。

　　风速

　　测量范围：0~50m/s

　　分辨率：0. 01m/s

　　精度：±0.2m/s (0-10m/s)、±2% (>10m/s)

　　风向

　　测量范围：0~359.9°(U-V平面内的0~359.9°风向角，指北线朝正北，0.0°=北，90.0°=

　　东，180.0°=南，270.0°=西)

　　分辨率：0.1°

　　精度：±2°

　　声波温度(风温)

　　温度范围：-50 至+50ºC

　　分辨率：0.1ºC

　　精度：±2ºC(0~30m/s)

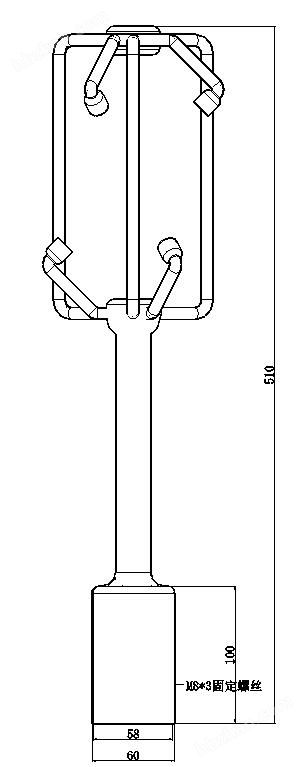

　　2.4. 设备尺寸
